1. SENSOR SUHU (LM35)
Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. sensor suhu LM35 yang dipakai dalam penelitian berupa komponen elektronika yang diproduksi oleh National Semiconductor.
LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sesor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan liniearitas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangaian kendali khusus serta tidak memerlukan penyetelan lanjutan.
Bentuk sensor LM3 seperti transistor kemasan TO92. Harga Sensor LM 35 adalah sekitar 15 ribu rupiah. Adapun Aplikasinya banyak digunakan pada Project Arduino yang berkaitan dengan suhu ruang seperti Pada Home Automation.
Load cell adalah komponen yang terdapat pada timbangan elektronik, biasanya load cell mengeluarkan sinyal yang bekerja karena mengalami pembebanan dan diubah menjadi gaya listrik, konversi ini terjadi secara langsung. Melalui rangkaian mekanikal, gaya akan terdeteksi oleh strain gauge dan tingkat regangannya diubah menjadi sinyal listrik.
Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi gelap. Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.
Sensor Kelembaban Tegangan Rendah Seri HIH-5030/5031 beroperasi hingga 2,7 Vdc, seringkali ideal dengan daya baterai sistem di mana suplai adalah nominal 3 Vdc.
LM35
Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.
- Resolusi Sensor 10 mVolt/ ºC, sehingga dapat dikalibrasi langsung dalam celcius.
- Keakurasi kalibrasi 0,5 ºC pada suhu 25 ºC .
- Jangkauan maksimal operasi suhu -55 ºC sampai +150 ºC.
- Tegangan kerja 4v sampai 30 volt.
- Konsumsi arus rendah kurang dari 60 µA.
- Faktor pemanasan diri yang rendah (low-heating) kurang dari 0,1 ºC pada udara diam.
- Impedansi keluaran yang rendah 0,1 W untuk beban 1 mA.
- Toleransi ketidaklinieran hanya sekitar ± ¼ ºC
Pada sirkuit DC terdapat partikel electron yang terbentuk karena adanya unsur negatif pada bagian atom, pertikel atom akan mengorbit dengan atom dan berada dekat dengan intinya. Konduktor memiliki partikel elektron yang jumlahnya banyak dan beLight Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi gelap. Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.
LDR
Naik turunnya nilai Hambatan akan sebanding dengan jumlah cahaya yang diterimanya. Pada umumnya, Nilai Hambatan LDR akan mencapai 200 Kilo Ohm (kΩ) pada kondisi gelap dan menurun menjadi 500 Ohm (Ω) pada Kondisi Cahaya Terang.
LDR (Light Dependent Resistor) yang merupakan Komponen Elektronika peka cahaya ini sering digunakan atau diaplikasikan dalam Rangkaian Elektronika sebagai sensor pada Lampu Penerang Jalan, Lampu Kamar Tidur, Rangkaian Anti Maling, Shutter Kamera, Alarm dan lain sebagainya.
Bentuk dan Simbol LDR
Cara Mengukur LDR (Light Dependent Resistor) dengan Multimeter
Alat Ukur yang digunakan untuk mengukur nilai hambatan LDR adalah Multimeter dengan fungsi pengukuran Ohm (Ω). Agar Pengukuran LDR akurat, kita perlu membuat 2 kondisi pencahayaan yaitu pengukuran pada saat kondisi gelap dan kondisi terang. Dengan demikian kita dapat mengetahui apakah Komponen LDR tersebut masih dapat berfungsi dengan baik atau tidak.
Mengukur LDR pada Kondisi Terang
- Atur posisi skala selektor Multimeter pada posisi Ohm
- Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR (tidak ada polaritas)
- Berikan cahaya terang pada LDR
- Baca nilai resistansi pada Display Multimeter. Nilai Resistansi LDR pada kondisi terang akan berkisar sekitar 500 Ohm.
Mengukur LDR pada Kondisi Gelap
- Atur posisi skala selektor Multimeter pada posisi Ohm
- Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR (tidak ada polaritas)
- Tutup bagian permukaan LDR atau pastikan LDR tidak mendapatkan cahaya
- Baca nilai resistansi pada Display Multimeter. Nilai Resistansi LDR di kondisi gelap akan berkisar sekitar 200 KOhm.
Catatan :
- Hasil Pengukuran akan berubah tergantung pada tingkat intesitas cahaya yang diterima oleh LDR itu sendiri.
- Satuan terang cahaya atau Iluminasi (Illumination) adalah lux
Sebutan lain untuk LDR (Light Dependent Resistor) adalah Photo Resistor, Photo Conduction ataupun Photocell.rgerak secara acak mengikuti atom.
Arus listrik Load cell merupakan aliran teratur pada elektron, pada satu amper di load cell sama saja dengan satu coloumb, untuk memindahkan elektron kedalam konduktor harus diberi gaya yang konstans. Pada gaya tersebut akan mengalami perbedaan gaya potensial dan tegangan. Selain itu konduktor akan mengalami resistensi yang disebabkan oleh hambatan dari konduktor
Dengan memahami teori dasar load cell, para engineer tidak akan kesulitan ketika melakukan pemasangan load cell. Namun, kualitas dari load cell itu sendiri juga harus diperhatikan, semakin baik kualitasnya maka semakin maksimal pula hasil kerjanya.
HIH-5030
Sensor kelembaban adalah suatu alat ukur yang digunakan untuk membantu dalam proses pengukuran atau pendefinisian yang suatu kelembaban uap air yang terkandung dalam udara. Jenis - jenis sensor kelembaban diantaranya Cspacitive Sensors, Electrical conductivity Sensors, Thermal Conductivity Sensors, Optical Hygrometer, dan Oscillating Hygrometer.
Sensor HIH-5030
Spesifikasi teknis
- Suhu Operasi -40 ° C hingga 85 ° C [-40 ° F hingga 185 ° F]
- Histeresis ± 2% RH
- Output Sinyal Tegangan analog
- Waktu Respon 5 detik 1 / e dalam udara yang bergerak lambat
- Tegangan Suplai 3.3 Vdc typ.
- Akurasi (Best Fit Straight Line) ± 3.0% RH
- Tipe Paket Pasang permukaan
- Suplai Arus 500 µA
- Stabilitas pada 50% RH + 1,2% RH
Fitur Produk
· Beroperasi hingga 2,7 V, sering ide dalam sistem bertenaga baterai di mana pasokan adalah nominal 3 V
· Kemasan tape dan reel memungkinkan untuk digunakan dalam memilih volume tinggi dan menempatkan manufaktur (1.000 unit per tape dan reel)
· Moulding perumahan plastik termoset
· Output tegangan linear dekat vs% RH
· Dipertukarkan laser-dipangkas
Desain daya rendah
· Akurasi yang ditingkatkan
· Waktu respons yang cepat
· Performa melayang yang stabil dan rendah
Tahan kimia

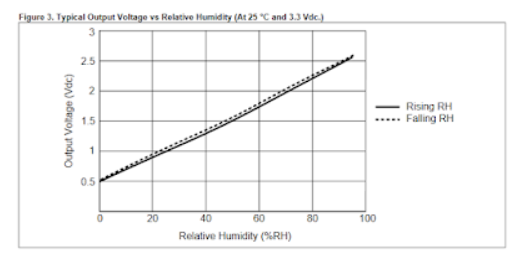

Karakteristik Sensor Kelembaban
[Data Sheet]
