4.13 PSPICE WINDOWS




1. Tujuan [Kembali]
    Untuk mengetahui rangkaian yang mengalir dalam PSpice windows

2. Alat dan Bahan[Kembali]

  • Ground, berfungsi sebagai penghantar arus listriklangsung ke bumi



  • AC power, sebagai sumber arus ac (bolak balik)


  • Resistor, berfungsi sebagai pembagi, pembatas dan pengatur arus dalam suatu rangakaian.


Resistor 1k Ohm
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik.
Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.



  • Transistor, berfungsi sebagai penguat, seabagai sirkuit pemutus dan penyambung arus, stabilitas tegangan, dan modulasi sinyal



  •  Kapasitor, berfungsi sebagai tempat penyimpangan arus dan tegangan



  • Batterai, berfungsi sebagai sumber arus DC





3. Dasar Teori[Kembali]

Konfigurasi Pembagi Tegangan


Hasil contoh 4.7 akan  diverifikasi menggunakan PSpice Windows. Jaringan gambar 4.69 dapat dibangun yang terdiri dari transistor,sumber dc,resistor, dan kapasitor.Tiga VIEWPOINTS muncul pada gambar 4.69 yang diperoleh dari perpustakaan SPECIAL.slb.Hasil positif diperoleh untuk IPROBE jika arus konvensional memasuki sisi simbol dengan kurva internal yangmewakili skala meter.Kami ingin mengatur nilai beta untuk transistor agar sesuai dengan contoh.Ini adalah accom
Gambar 4.69  Menerapkan PSpice Windows ke konfigurasi pembagi tegangan

Karena jaringan pembagi tegangan adalah jaringan yang memliki sensitivitas rendah terhadap perubahan beta,maka kita kembali ke transistor dan mengganti beta 140 dengan nilai default 225,9 dan memeriksa hasilnya. Analisis akan menghasilkan tingkat as yang muncul pada gambar 4.70 yang sangat dekat dengan gambar 4.69

Gambar 4.70 Responyang diperoleh setelah perubahan dari 140 ke 225,9 untuk jaringan gambar 4.69.

Konfigurasi fixed bias pada gambar 4.71  adalah dari contoh 4.1 untuk memungkinkan perbandingan hasil beta diatur ke 50 menggunakan prosedur. Kita akan menggunakan VIEWPOINT untuk membaca tegangan kolektor ke emitor dan memungkinkan tampilan arus bias. Konfigurasi fixed bias sangat sensitif terhadap beta.

Gambar 4.71 Konfigurasi bias tetap dengan a dari 50


Prinsip kerja pspice window sebenarnya tidak jauh berbeda dengan proteus, yaitu sama- sama sebagai aplikasi yang digunakan untuk membuat rangkaian listrik. Pada pspice window terdapat library sebagai tempat penyimpanan data perpustakaan yang berisi komponen serta alat elektronika.

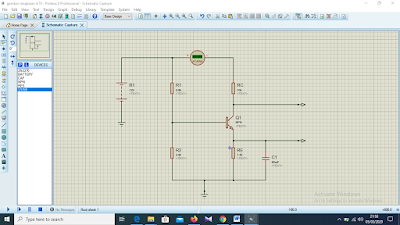

Gambar rangkaian 4.69
Menerapkan pspice windows ke konfigurasi pembagi tegangan

Gambar rangkaian 4.70
Respon yang diperoleh setelah perubahan dari 140 ke 255.9 untuk jaringan gambar 4.69


Gambar rangkaian 4.71
Konfigurasi bias tetap dengan a dari 50


Gambar rangkaian 4.72
Jaringan gambar 4.71 dengan 255.9



Video Rangkaian 4.69


Video Rangkaian 4.70


Video Rangkaian 4.71



Video Rangkaian 4.72
