Iqbal Fadhlurrahman

PRACTICAL OP-AMP CIRCUITS

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar teori

4. Prinsip kerja

5. Gambar Rangkaian

6. Video

7. Link Download

1. Tujuan

- Untuk mengetahui rangkaian sederahana OP-AMP.

- Untuk mengetahui prinsip kerja OP-AMP

2. Komponen

a. Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif.

b. OP-AMP

Op-amp atau yang biasa disebut Operational Amplifier adalah suatu rangkaian terintegrasi yang berisi beberapa tingkat dan konfigurasi penguat diferensial. Penguat operasional memiliki dua masukan dan satu keluaran serta memiliki penguatan DC yang tinggi.

c. Ground

Ground adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi serta memberikan perlindungan pada seluruh sistem listrik.

d. Kapasitor

Kapsitor adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik.

e. Osiloskop

Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari.

3. Dasar teori

- Amplifier Pembalik (inverting amplifier)

Constan-gain amplifier circuit yang paling banyak digunakan adalah amplifier pembalik, seperti pada gambar dibawah :

Dari gambar diatas diperoleh persamaan sebagai berikut :

keterangan :

R1 = Resistor input

Rf = Resistor umpan balik

V1 = Tegangan input

Vo = Tegangan output

contoh soal :

1. Suatu rangkaian listrik seperti pada gambar diatas mempunyai nilai R1=200kꭥ dan Rf=600kꭥ berapa volt kah nilai tegangan output jika V1=5v ?

jawab :

Vo = - (Rf/R1 ) V1 = - (600kꭥ /200kꭥ ).5v = -15v

- Amplifier non inverting

Berikut gambar rangkaian amplifier non inverting :

Dari gambar diatas di peroleh persamaan sebagai berikut :

Contoh :

- Unity Flower

Dari rangkaian ekuivalen 14.17 (b) dapat dilihat output adalah polaritas dan besaran yang sama dengan input. Sirkuit ini beroperasi seperti sirkuit emitor.

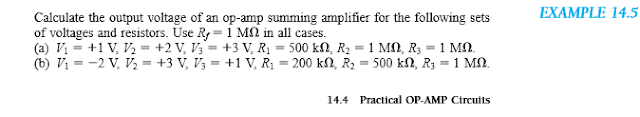

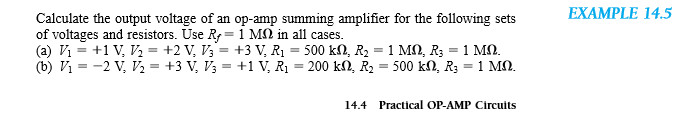

- Penjumlahan Amplifier (summing amplifier)

- Integrator

Sejauh ini, komponen input dan umpan balik adalah resistor. Jika komponen umpan balik yang digunakan adalah kapasitor, seperti yang ditunjukkan pada Gambar. 14.19a, koneksi yang dihasilkan disebut integrator.

Diperoleh persamaan :

- Differentiator

4. Prinsip [Kembali]

Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output.

5. Gambar Rangkaian

a. Inverting amplifier
